新闻中心
联系我们

巩义市仁源水处理材料厂

联系人:孙经理

手机:15838253283(微信同号)

电话:0371-66557686

QQ在线客服:QQ

邮箱:1813885391@qq.com

地址:河南省巩义市工业园区

行业资讯
当前位置:巩义市仁源水处理材料厂 > 新闻动态 > 正文 新闻动态

一等品缓蚀阻垢剂生产厂家揭开火神山雷神山医院的防渗秘密:“两布一膜”施工工艺,了解一下!

来源:巩义市仁源水处理材料厂 作者:Admin 日期:20-05-22 浏览:

  一等品缓蚀阻垢剂生产厂家揭开火神山雷神山医院的防渗秘密:“两布一膜”施工工艺,了解一下!

  一等品缓蚀阻垢剂厂家揭开火神山雷神山医院的防渗秘密:“两布一膜”施工工艺,了解一下!在湖北省技术交易所组织召开的火神山雷神山医院科技成果评价会上,火神山和雷神山医院建造技术获评整体国际领先水平认证。“两布一膜”整体防渗施工工艺也成为本工程的一大亮点,我们一起来看看吧!

一等品缓蚀阻垢剂生产厂家揭开火神山雷神山医院的防渗秘密:“两布一膜”施工工艺,了解一下!

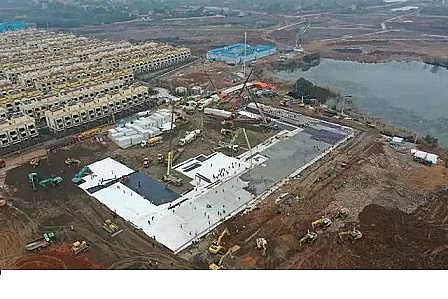

  火神山和雷神山医院虽为抗击疫情而赶建的临时医院,但是在废水处理这块一点都不“临时”:全封闭运行,三级液氯消毒后泵送市政管网;整个基地下方按垃圾填埋场标准铺设HDPE防渗膜,犹如穿上“防护衣”,雨水全收集全消毒,不让一滴污水进入地下!

一等品缓蚀阻垢剂生产厂家揭开火神山雷神山医院的防渗秘密:“两布一膜”施工工艺,了解一下!

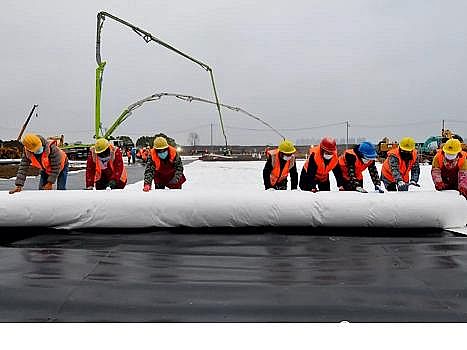

  ▲ 图为火神山医院正在铺设土工布和HDPE防渗膜,3万平方米HDPE防渗膜为火神山医院2.5万平方米的地下基础穿上“防护衣”,确保不让一滴污水进入地下。

  医院参照垃圾填埋场标准施工,施工结构为“两布一膜”结构,也就是“两层土工布及一层HDPE防渗膜”。在平整过的地面上,铺设厚度为20公分的砂子,并与管道预埋穿插施工,随后将在上面铺设“两布一膜”——两层土工布及一层HDPE防渗膜,然后再铺设20公分砂子,具有较强的防渗作用。

一等品缓蚀阻垢剂生产厂家揭开火神山雷神山医院的防渗秘密:“两布一膜”施工工艺,了解一下!

  本次医院采用的土工布规格为600g/平方米丙纶长丝土工布,HDPE防渗膜规格为2.0mm双糙面防渗膜。

一等品缓蚀阻垢剂生产厂家揭开火神山雷神山医院的防渗秘密:“两布一膜”施工工艺,了解一下!

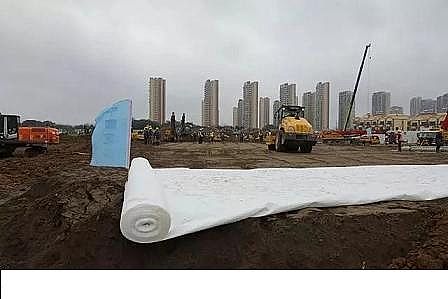

  ▲ 土工布

一等品缓蚀阻垢剂生产厂家揭开火神山雷神山医院的防渗秘密:“两布一膜”施工工艺,了解一下!

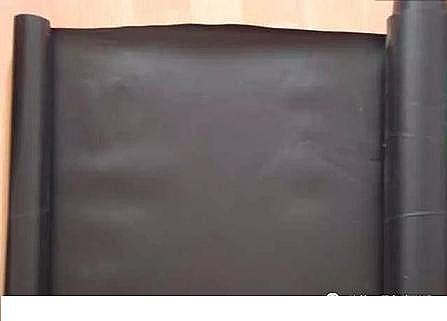

  ▲ HDPE防渗膜

一等品缓蚀阻垢剂生产厂家揭开火神山雷神山医院的防渗秘密:“两布一膜”施工工艺,了解一下!

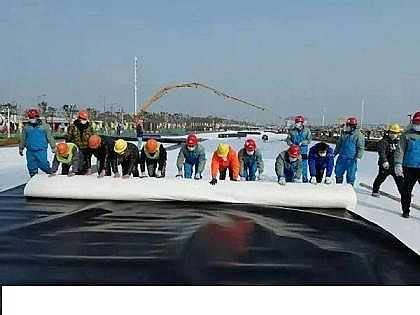

  ▲ “两布一膜”结构施工

  HDPE防渗膜施工工艺

  HDPE防渗膜,又称HDPE土工膜,全称高密度聚乙烯土工膜,是采用聚乙烯原生树脂(以高密度聚乙烯为主要成分)加以一定比例的碳黑黑色母料、抗老化剂、抗氧化剂、紫外线吸收剂、稳定剂等,经单层、双层、三层共挤技术吹塑而成,是一种防渗效果好、耐酸碱、耐腐蚀、高抗拉、使用寿命长的防渗材料。适用于工程防渗、污水池防渗、垃圾填埋场防渗、尾矿处理场防渗、固废弃物填埋场防渗等工程。

一等品缓蚀阻垢剂生产厂家揭开火神山雷神山医院的防渗秘密:“两布一膜”施工工艺,了解一下!

  ▲ HDPE防渗膜是一种柔性防水材料,连接采用热熔焊接,焊缝强度高,焊接性能好,具有很高的防渗系数(1×10~17cm/s);具有良好的耐热性和耐寒性,其使用环境温度为高温110℃、低温-70℃;具有很好的化学稳定性能,能耐80余种强酸、碱等化学腐蚀;具有很高的抗张力强度,具有很高的抗拉强度,能满足高标准工程项目需要;具有很强的耐候性,有很强的抗老化性能,能长时间裸露使用而保持原来的性能;整体性能好,具有很强的抗拉强度与断裂伸长率,能够在各种不同的恶劣地质与气候条件下使用,地质不均匀沉降应变力强。

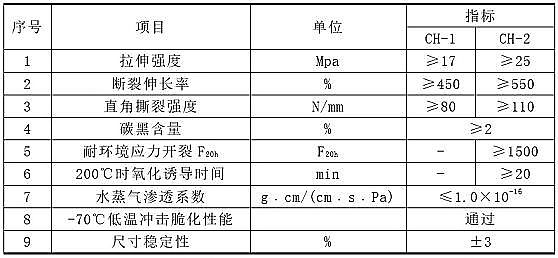

  HDPE防渗膜选材、检测及施工主要参照技术标准:《土工合成材料聚乙烯土工膜》《聚乙烯(PE)土工膜防渗工程技术规范》《土工合成材料应用技术规范》《土工合成材料测试规程》《垃圾填埋场用高密度聚乙烯土工膜》。防渗设计中HDPE防渗膜材料的主要性能应满足下表要求:

一等品缓蚀阻垢剂生产厂家揭开火神山雷神山医院的防渗秘密:“两布一膜”施工工艺,了解一下!

  CH-1:普通中(高)密度聚乙烯土工膜

  CH-2:环保用高(中)密度聚乙烯土工膜

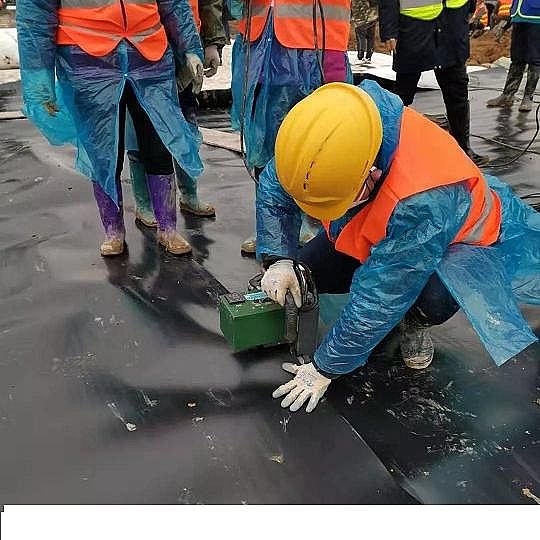

  HDPE防渗膜连接采用热熔焊接方式,利用自身的连接形成一个完全封闭的整体防渗体,焊缝强度高,焊接性能好。其原理是利用焊机内电烙铁加热土工膜两面,使土工膜表面熔化,上下滚轴相互挤压两层土工膜,使之相互连接在一起。

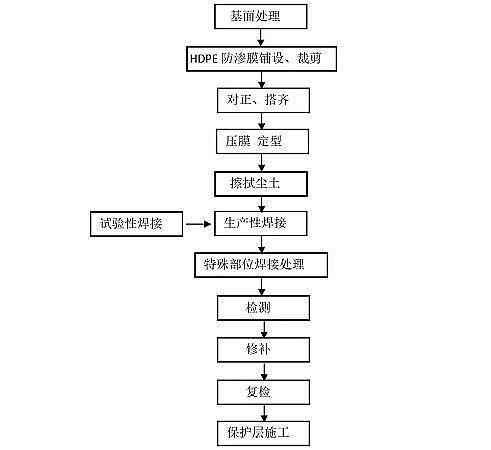

  HDPE防渗膜施工工艺流程

一等品缓蚀阻垢剂生产厂家揭开火神山雷神山医院的防渗秘密:“两布一膜”施工工艺,了解一下!

  ➤ 基面处理

  1. 平整度:±5cm/m2,基面平整顺直;

  2. 压实度:90%以上,经碾压后方可在其上铺设防渗膜;

  3. 纵、横坡度:纵横坡度宜在2%以上;

  4. 基面清理:垂直深度2.5cm内不得有尖棱物体。

  ➤ HDPE防渗膜的铺设、裁剪

  1. HDPE防渗膜在铺设前,先对铺设区域进行检查、丈量,根据丈量的尺寸将仓库内尺寸相匹配的防渗膜运至锚固沟平台,铺设时根据现场实际条件,采取从上往下“推铺”的便利方式;

  2. 铺设HDPE防渗膜时应力求焊缝最少,在保证质量的前提下,尽量节约原材料;

  3. 铺设时应从底部向高位延伸,不要拉得太紧,应留有1.50%的余幅,以备局部下沉拉伸;

  4. 相邻两幅的纵向接头不应在一条水平线上,应相互错开1m以上;

  5. 纵向接头应距离坡脚、弯脚处1.50m以上,应设在平面上;

  6. 先边坡后场底;

  7. 边坡铺设时,展膜方向应基本平行于最大坡度线;

  8. HDPE防渗膜铺设完成后,应尽量减少在膜面上行走、搬动工具等,凡能对HDPE防渗膜造成危害的物件,均不应放在膜上或携带在膜上行走,以免对膜造成意外损伤。

  ➤ HDPE防渗膜的对正、搭齐

  1. HDPE防渗膜的铺设不论是边坡还是场底,应平整、顺直,避免出现褶皱、波纹,以使两幅防渗膜对正、搭齐;

  2. 搭接宽度按设计要求,一般为左右10cm。

  ➤ 压膜定型

  1. 用砂袋及时将对正、搭齐的HDPE防渗膜压住,以防风吹扯动;

  2. 防渗膜的锚固的方法分为三种:沟槽锚固、射钉锚固和膨胀螺栓锚固;野外施工通常情况下,采用沟槽锚固。

  1)采用沟槽锚固时,视HDPE防渗膜的使用条件及受力情况,其锚固沟槽宽度一般不小于0.5m-1.0m,其深度不得小于0.5m-1.0m;在锚固沟顶部,应按设计要求预留一定量的防渗膜,以备局部下沉拉伸;

  2)采用射钉锚固时,压条宽度不小于2cm,厚度不得小于2mm,射钉间距不应大于400mm,压条明露处应有防腐措施;

  3)采用膨胀螺栓锚固时,螺栓直径不小于4mm,其间距不大于0.5mm,施工时,先用备好的沙袋将摆好位置的膜临时固定,防止大风将HDPE膜吹动移位,然后再进行膨胀螺栓锚固。

  ➤ 擦拭尘土

  用干净纱布擦拭焊缝搭接处,做到无水、无尘、无垢。

  ➤ 试验性焊接

  1. 试验性焊接在HDPE防渗膜试样上进行,以检验和调节焊接设备;

  2. 试验性焊接是与生产性焊接相同的表面和环境条件下进行的。

  ➤ 生产性焊接

  1. 只有通过试验性焊接,才能进行生产性焊接;

  2. 焊缝处HDPE防渗膜应熔接为一个整体,不得出现虚焊、漏焊或者超焊;

  3. 不论生产性焊接还是试验性焊接,必须保持焊接的温度、速度,使焊接达到最佳效果;

  4. 只有在修补和双缝焊接机不能操作的地方用焊枪进行修补;

  5. 应对焊接机械定时保养,要经常清理焊机设备中的残留物;

  6. HDPE防渗膜焊接特殊部位处理。

  1)边坡交汇处:铺设和焊接均属特殊情况,要根据实际状况特殊裁剪,方能使防渗膜紧贴坝坡基底,否则,会造成“悬空”或“起鼓”现象;

  2)库区的边坡与库底的交汇处:先把防渗膜顺着坝面铺设在距盲沟1.5米远以外处,再与库底膜相连;相邻两幅的焊接:先焊接好后,再压往盲沟内。

  ➤ 检测

  HDPE防渗膜焊接后,应对下列部位进行检测:全部焊缝、焊缝结点、破损修补部位、漏焊、虚焊的补焊部位、前次检验不合格再次补焊部位。

  ➤ 修补

  对检测不合格的地方进行修补时,需用大于损坏部位面积一倍以上的母材进行修补,焊机不能操作的部位才能用焊枪进行修补。

  ➤ 保护层施工

  HDPE防渗膜焊接后,应及时覆盖保护层,避免阳光直射引起材料老化。在坡面坡度较大因失稳而不易铺设覆土或砂石保护层时,可以采用喷射砼保护层的施工方法。喷射砼要按设计要求设置变形缝并及时洒水养生,以免砼层开裂影响保护效果。若采用素土和砂垫层时,应压实或掺其他有固结作用的改良材料使覆盖物板结、稳固避免雨水冲刷而使防渗膜裸露。保护层施工时应满足以下要求:

  1. HDPE防渗膜铺设及焊接合格后,应及时填筑保护层,填筑保护层的速度应与铺设HDPE防渗膜的速度相适应;

  2. 保护层的厚度应在10cm以上;

  3. 保护层的材料应符合设计要求,其中不得含易刺破HDPE防渗膜的尖锐物或杂物。

更多一等品缓蚀阻垢剂厂家详情点击:http://www.lvliaochangjia.com/

相关产品
水处理药剂系列
活性氧化铝、分子筛系列
管道伸缩器系列
活性炭系列
金刚砂
水处理滤料系列
纤维球系列
水处理填料系列
